MatrixKozijn Hout CNC 4 Rekprofielen en Spouwlatten

Verwerken van spouwlatten en rekprofielen op het bewerkingscentrum

Voorwaarden

MatrixKozijn Hout 4.0 SP20 of hoger
MatrixKozijn Hout CNC 4.0.2511 of hoger
In uw licentie is de optie "Exporteren CNC Doorsnede en Contramal Figuren" aanwezig

De ondersteunde bewerkingen voor deze profieltypen zijn profileren en contramallen en/of beëindigingen.

Werkwijze

In de algemene instellingen de onderstaande optie aanzetten

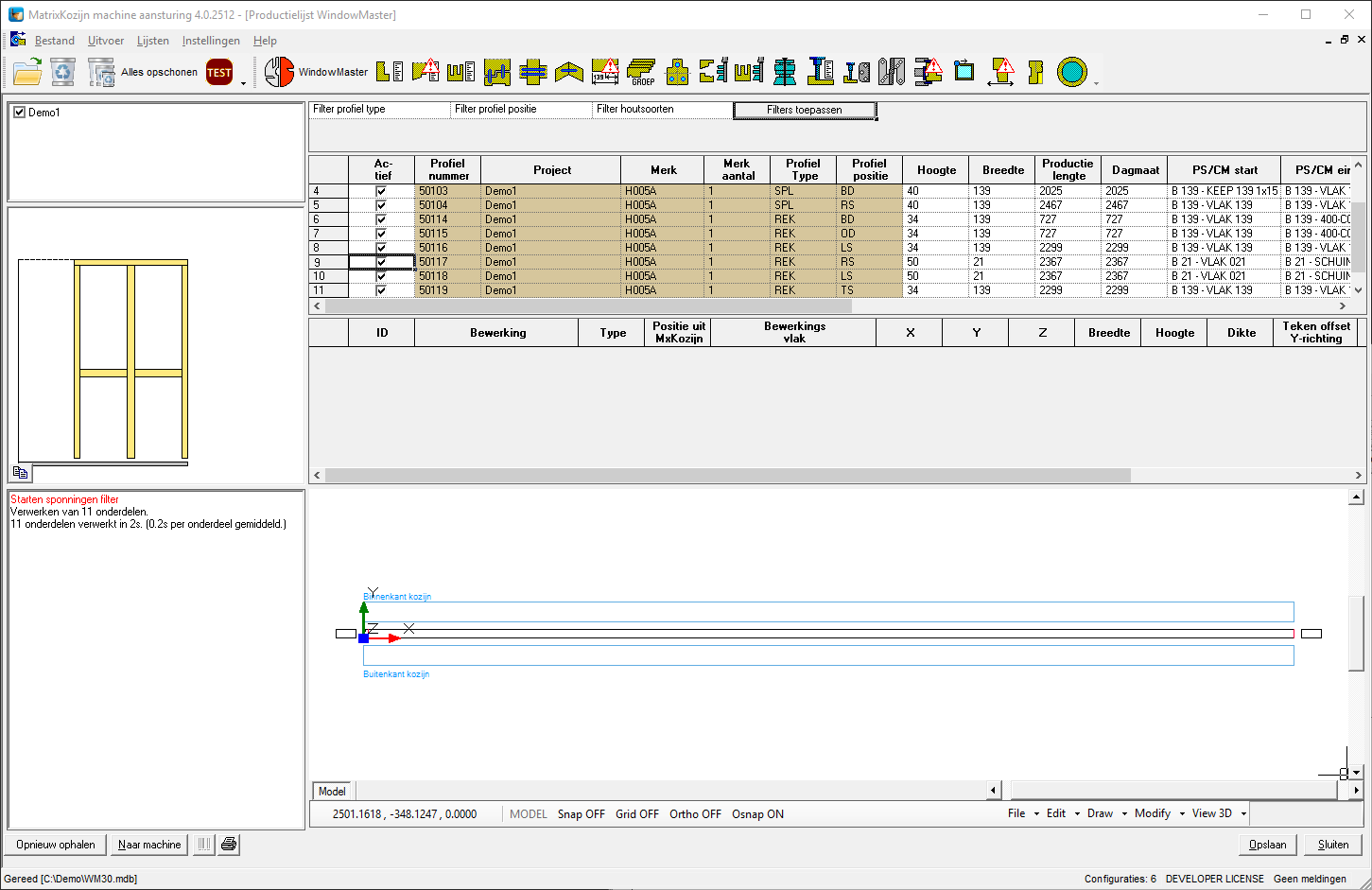

Start de import van een MatrixKozijn project waarin spouwlatten en/of rekprofielen aanwezig zijn

Het project wordt nu geïmporteerd. Merk op dat onderdelen die een kopmaat hebben die buiten de productiegrenzen van de machine vallen niet worden ingelezen.

MatrixCNC zal nu alle spouwlatten en/of rekprofielen analyseren op de door MatrixKozijn aangeleverde geometrie. Dit wijkt af van de standaard WKV figuren die worden gebruikt voor kozijn, raam of deurprofielen. Vooral de doorsnede van spouwlatten word dynamisch bepaald door de positie van deze latten ten opzichte van het kozijnprofiel, of de latten onderling. Vanuit MatrixKozijn wordt de complete doorsnede plus de figuren aan de verbindingen aangeleverd.

De doorsnedes worden eerste in een linker en rechterhelft gesplitst. De figuren worden daarna op basis van hun vorm ontdubbelt.

MatrixCNC zal vervolgens controleren of de berekende figuren al aanwezig zijn in uw machine database. Alle nieuw gevonden figuren worden in het volgende scherm getoond.

De doorsnedes kunnen vanuit Matrixkozijn al voorzien zijn van een sponningcode, maar dit hoeft niet.

MatrixCNC zal daarom proberen om voor de gevonden doorsnedes een sponningcode naam te bepalen. Hiervoor worden de volgende uitgangspunten gebruikt:

De doorsnede heeft 2 punten die boven elkaar liggen? Dan wordt de naam "VLAK" gevolgd door de netto houtbreedte
De doorsnede heeft 2 punten die NIET boven elkaar liggen? Dan wordt de naam "SCHUIN" gevolgd door de netto houtbreedte
De doorsnede heeft 4 punten die gedeeltelijk boven elkaar liggen? Dan wordt de naam "KEEP" gevolgd door de netto houtbreedte, gevolgd door de keepafmeting, gevolgd door de zijde van de keep: boven of onder
In alle andere gevallen zal de door MatrixKozijn aangeleverde doorsnede code worden gebruikt. Mocht deze niet aanwezig zijn, dan zal CNC een unieke code voor het figuur berekenen en deze als sponningcode naam voorstellen.

De gevonden namen worden in het scherm getoond in de kolom "Sponningcode". Deze code kunt u veranderen in een naam naar uw eigen keuze. Wanneer u een sponningcode naam invult die al in uw machinedatabase aanwezig is zal de cel een gele achtergrondkleur gebruiken en zal in het berichtenvenster een melding verschijnen. U kunt de cel niet verlaten voordat er een unieke naam is ingevuld.

De kolom "Omschrijving" is vrij in te vullen. Deze zal worden opgeslagen in het scherm Sponningdimensies, kolom Opmerking in uw machine database.

De laatste kolom "Programma aanwezig" geeft aan of er voor het figuur een programmaregel in de machine database bestaat. Deze situatie kan ontstaan wanneer u figuren verwijderd uit het scherm Sponningdimensies, maar de gekoppelde frees programma's laat staan. Dit is puur ter informatie.

De vervolgstappen kunnen nu zijn:

U klikt direct op "Sluiten": er wordt niets opgeslagen en de import wordt afgerond. Wanneer u de productielijst start zal MatrixCNC melden dar er geen figuren en programma's beschikbaar zijn. Het verwerken van de spouwlatten en/of rekprofielen zal daardoor niet lukken. Gebruik deze stap als u bij de import ontdekt dat u nog iets wil wijzigingen in uw MatrixKozijn project zonder de CNC database te vullen met mogelijk onnodige figuren en programma's
U klikt eerst "Opslaan (alleen sponningen)" en daarna op "Sluiten": De figuren worden in het scherm Sponningdimensies opgeslagen. Er worden geen programma's aangemaakt. Wanneer u de productielijst start zal MatrixCNC melden dat er geen wel sponningen maar geen programma's beschikbaar zijn.

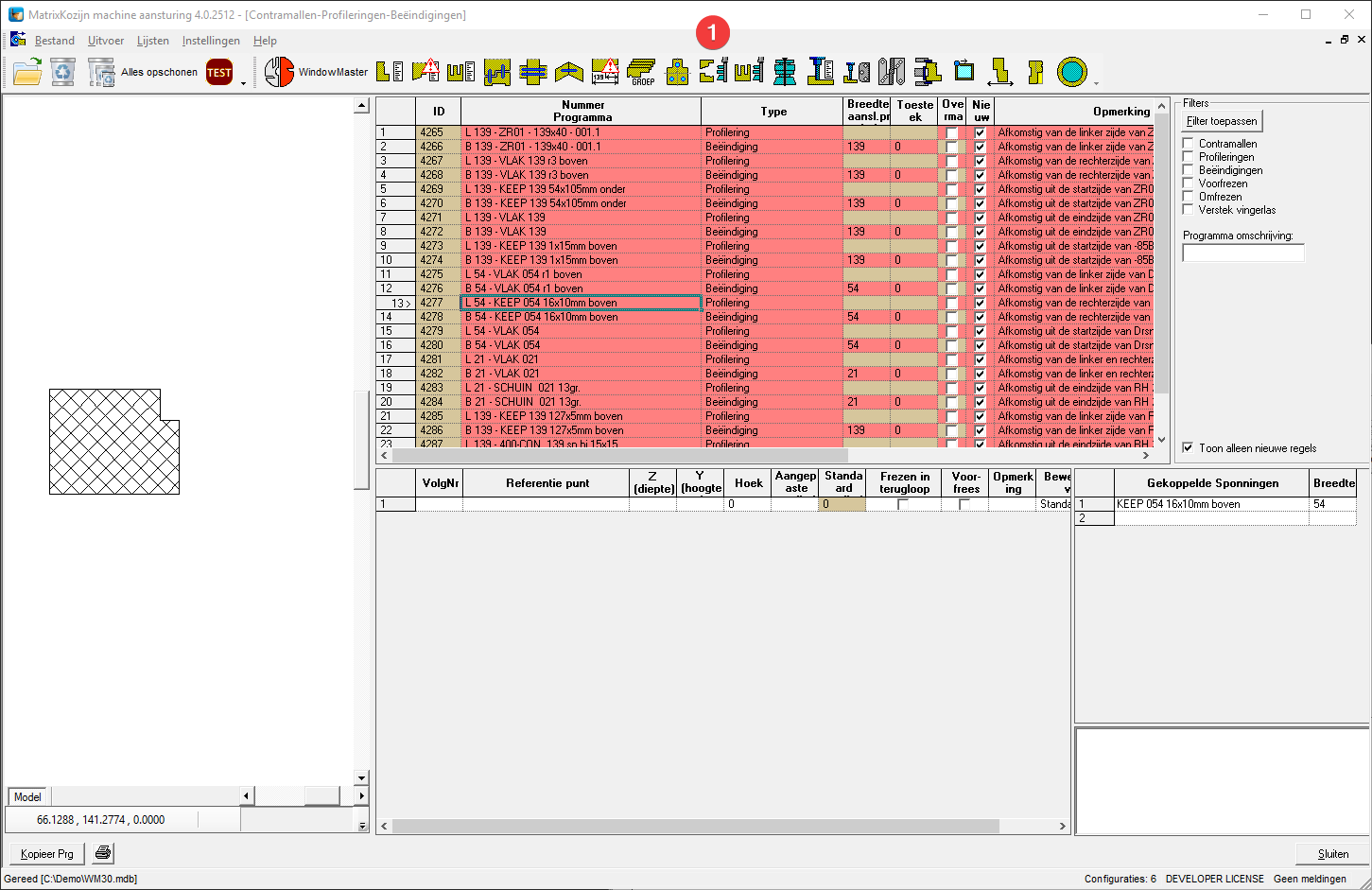

U klikt eerst "Opslaan + (lege) programma's aanmaken": De figuren worden in het scherm Sponningdimensies opgeslagen, vervolgens worden voor alle figuren nieuwe langsfrees- en beëindigingsprogramma's aangemaakt. Let op: Deze programma's zijn leeg en moeten nog worden voorzien van gereedschapsgangen en instuurmaten.

De laatste stap is in het onderstaande schermafdruk afgebeeld

In het berichtenvenster wordt het resultaat getoond.

De eerste regel toont het opslaan van de sponningcode voor het scherm SponningDimensies.
De tweede regel toont het aanmaken van het langsprogramma in de gewenste houtmaat
De derde regel toont het aanmaken van het beëindigings programma in de gewenste houtmaat.

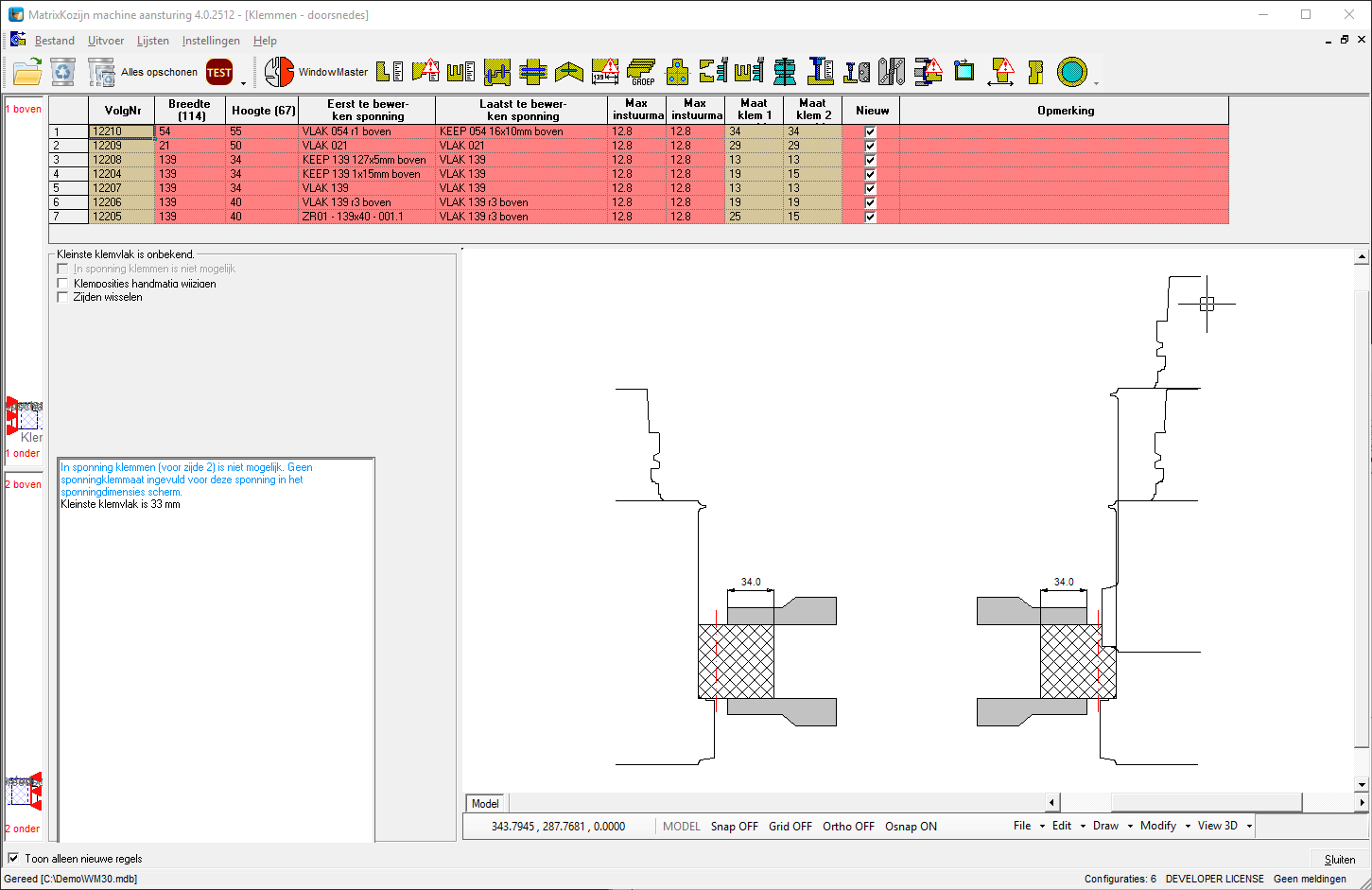

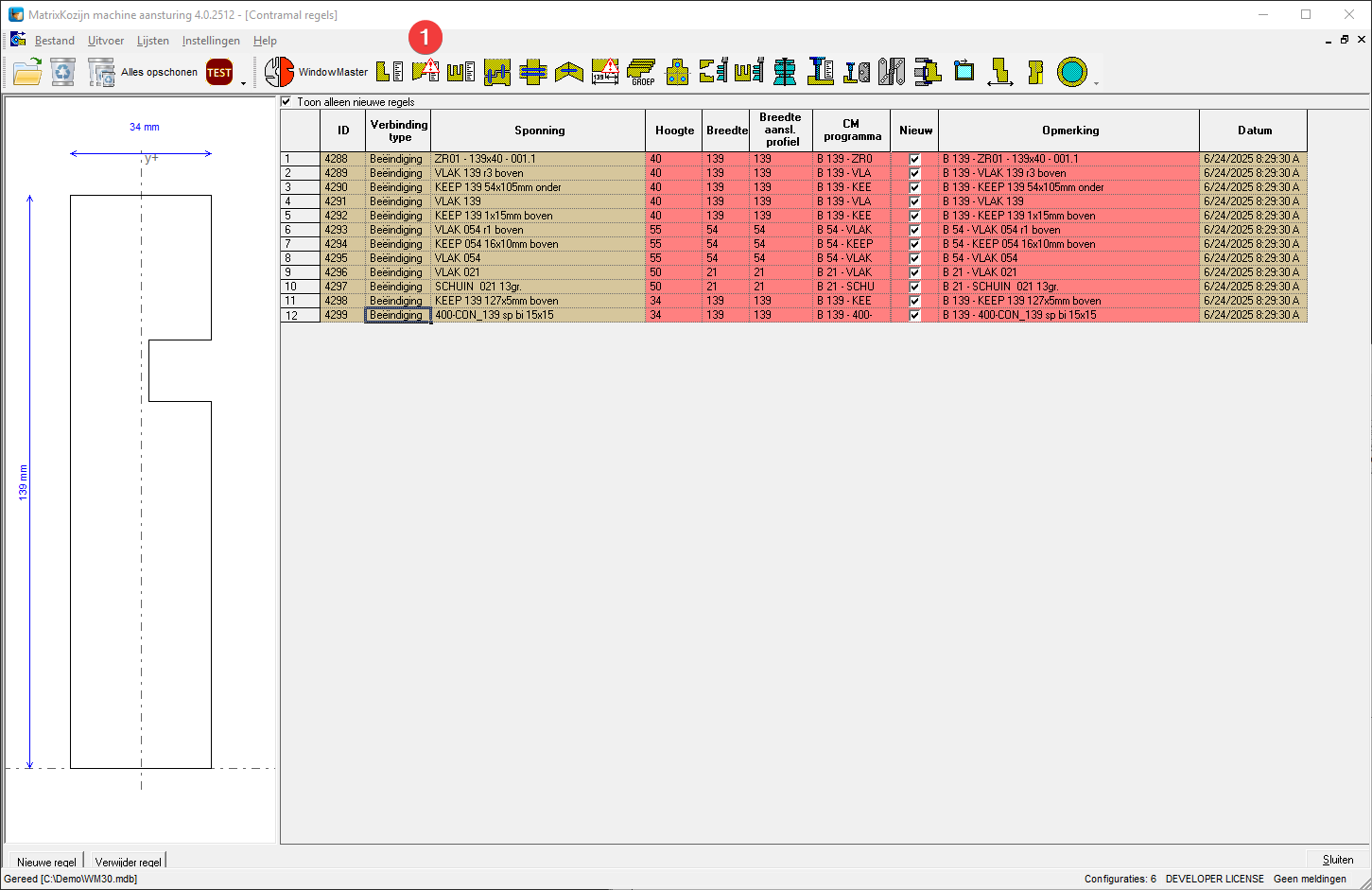

Het scherm SponningDimensies na import
