EcoEnerg Ecoline schuur en borstelmachine.
Deze machine wordt gebruikt voor het schuren en poetsen van kozijn, raam en deuronderdelen na productie op het bewerkingscentrum. Deze machine wordt geproduceerd door de firma EcoEnerg.
In gebruikname
Bij de eerste activatie van de licentie zal MatrixCNC om een lokatie vragen om het doorsnede combinatie bestand op te slaan. Dit bestand kan door meerdere MatrixCNC PCs tegelijk worden gebruikt. Een leeg bestand kunt u vinden in de installatiemap van MatrixCNC. De standaard installatiemap van MatrixCNC is "C:\Program Files (x86)\Matrix\MatrixKozijnCNC 2.0". Dit bestand heet Ecoline.mdb en dient eerst naar een gedeelde netwerk lokatie (of lokale werkmap) te worden verplaatst.
Voorbeeld van een gedeelde lokatie of lokale werkmap.
Instellingen
In het instellingenscherm kunt u de volgende opties instellen:
- De lokatie naar het doorsnede combinatie bestand
- De minimale en maximale hoogte/breedte die door de machine worden geaccepteerd. Onderdelen die buiten deze maten vallen worden niet meegenomen in het XML uitvoerbestand naar de Ecoline
Werkwijze
Bij het importeren van een MatrixKozijn Hout CNC bestand zullen alle in het project aanwezig doorsnedes worden verwerkt. Nieuw gevonden combinaties worden van een uniek (barcode) nummer voorzien en vervolgens opgeslagen in het doorsnede combinatie bestand. De unieke barcode wordt vervolgens bij het betreffende onderdeel opgeslagen.
Getekende en gespiegelde combinaties worden beschouwd als identiek, dat wil zeggen dat ze dezelfde barcode zullen krijgen. In de Ecoline software kan worden aangegevens hoe het onderdeel in de machine moet worden geplaatst. Dit maakt het mogelijk om getekende en gespiegelde varianten samen te voegen onder dezelfde barcode. Dit beperkt ook het aantal gevonden combinaties in de Ecoline database.
Wanneer er meerdere sponningen aan dezelfde zijde van een onderdeel aanwezig zijn worden deze gecombineerd op alfabetische volgorde. Bijvoorbeeld een kozijn met een wisseling van DK 30x57 WH en BI 17x57 WH zal worden verwerkt als BI 17x57 WH en DK 30x57 WH. Voor de Ecoline maakt de volgorde niet uit. Op deze wijze wordt het aantal regels beperkt.
Nadat de uitvoer naar uw bewerkingscentrum is voltooid zal MatrixCNC vragen waar u het bestand voor de Ecoline machine (type XML) wil opslaan. Dit bestand kan vervolgens door de Ecoline software worden ingelezen, waarna u de machine kunt programmeren voor de verschillende doorsnedes. Dit hoeft u voor elke doorsnede combinatie maar 1x te doen, mits de sponningcodes en de WKV figuren van deze sponningen niet wijzigen.
Barcode labels
De unieke barcode kunt u programmeren via de standaard sticker labelvelden die voor de verschillende machines beschikbaar zijn. De opmaak van de code in de vorm van een barcode of qr-code en de positie daarvan op de labels is een taak van de software op het bewerkingscentrum. Die software stuurt immers de labelprinter aan die op het bewerkingscentrum is aangesloten.
Overzicht doorsnede combinaties

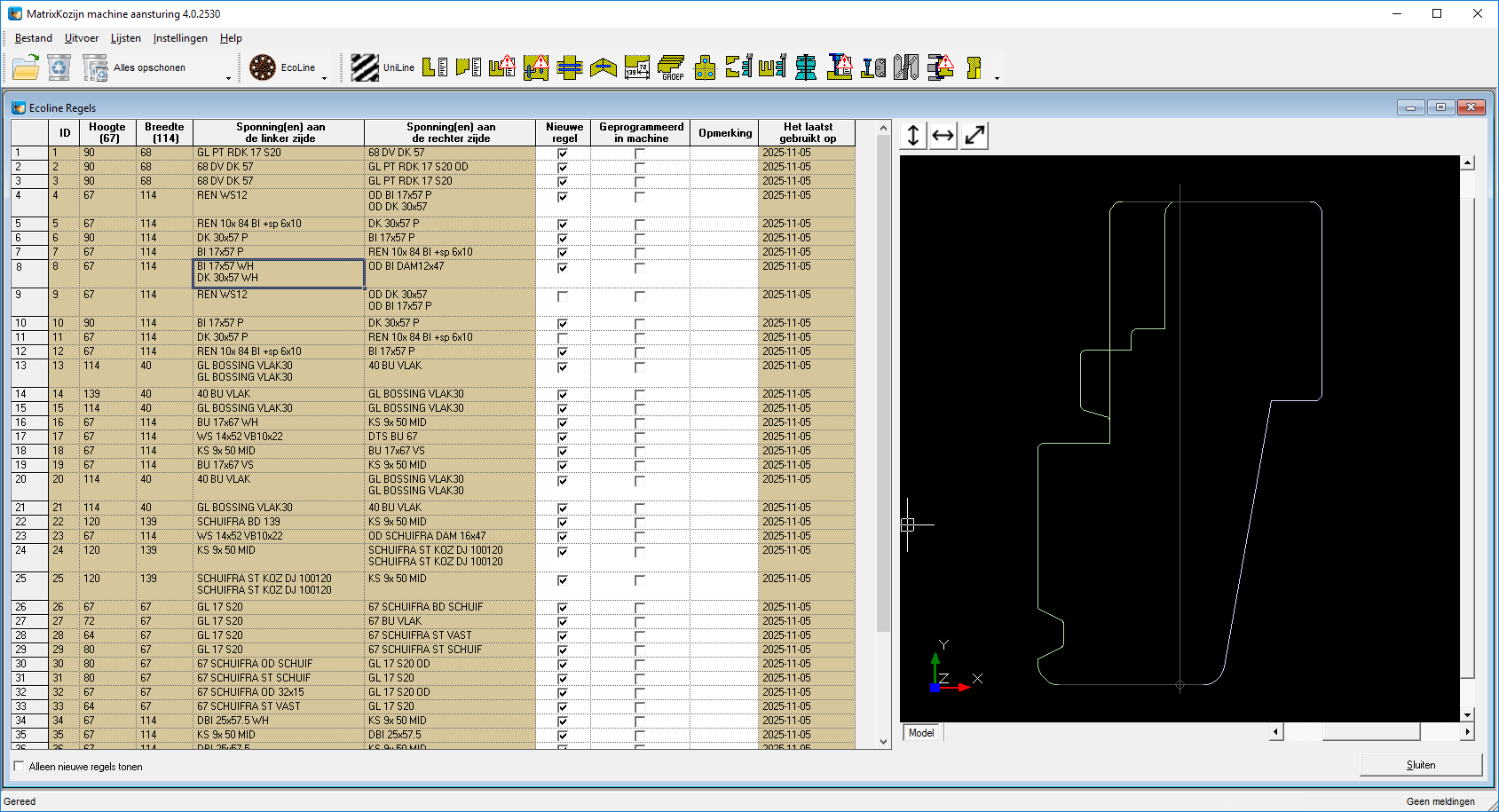

Op de hoofdknoppenbalk is de knop Ecoline toegevoegd, zie het onderstaande figuur. Via deze knop open u een scherm met daarin een verzameling van alle gevonden doorsnedes in het gedeelde combinatiebestand.
Dit scherm biedt de volgende aanpasbare gegevens:
- Nieuwe regel: nieuw gevonden combinaties tijdens de project import
- Geprogrammeerd in de machine: dit is een vinkenlijstje die u kunt bijhouden welde combinaties al in de Ecoline machine zijn geprogrammeerd en welke nog niet. Let wel: dit is een handmatige actie, MatrixCNC heeft geen toegang tot de gegevensbestanden van de Ecoline en kan daardoor niet automatisch deze vinkenlijst bijwerken.
- Opmerking: een vrij opmerkingenveld, maximaal 255 karakters.
U kunt een regel verwijderen door in de eerste cel van de regel -de grijze cel met het regelnummer- te klikken en op de <delete> toets de drukken. Let op dat u het betreffende barcode nummer uit de kolom 'ID' van deze regel ook verwijderd uit de Ecoline machine. De barcode zal door MatrixCNC in principe niet meer opnieuw worden gebruikt.
De barcode wordt door MatrixCNC automatisch opgemaakt van het veld ID in tien cijfers. Er worden voorloopnullen toegevoegd indien nodig. De barcode heeft daarmee een bereik van "0000000001" tot de technische waarde van "4294967296". Dit resulteert in 4.29 miljard barcodes.
Validatie en continuïteit
MatrixCNC hanteert de volgende functionaliteit om te waarborgen dat de combinatie gegevens in de Matrix tabellen en de Ecoline software gelijk blijven.

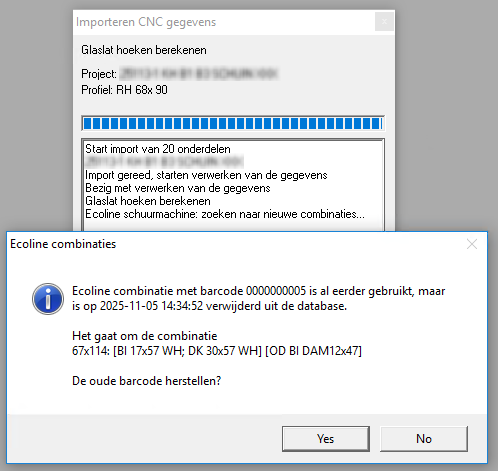

Wanneer u een doorsnede combinatie regel verwijderd zal MatrixCNC deze niet fysiek verwijderen, maar markeren als niet meer in gebruik. Mocht er vervolgens op een later tijdstip deze verwijderde combinatie toch opnieuw worden geïmporteerd, dan zal MatrixCNC hiervan de onderstaande melding tonen:
Als u deze vraag antwoord met Ja dan wordt het verwijderen ongedaan gemaakt. Mocht in de tussentijd de vorm van de combinatie zijn gewijzigd dan wordt u daarvan ook op de hoogte gesteld. Daarmee kan u deze figuur wijzigingen ook doorvoeren in de Ecoline software.
Een voorbeeld van de waarschuwing wanneer de sponningcodes gelijk zijn gebleven, maar de geometrie is gewijzigd.
Als voorbeeld: U heeft van het linkerfiguur "REN WS12" in MatrixKozijn Hout WKV een radius gewijzigd van r3 naar r5. MatrixCNC zal deze wijziging tijdens de import van het project detecteren en deze waarschuwing tonen. Het doel is om u er op te wijzen dat deze wijziging ook in de Ecoline software moet worden doorgevoerd om machineschade te voorkomen.
MatrixCNC zal altijd de laatst geïmporteerde geometrie als de actuele sponning geometrie beschouwen.
