Ramen en deuren hebben dan uiteindelijk speling nodig tussen de beide oriëntatie punten (kozijn en omfrezing). Deze speling wordt ingevuld bij de Vak Combi zelf.
Hierbij maken we onderscheid in:
- Ramen en deuren met Kader en/of tochtstrip
- Deuren zonder tochtstip
- Draaikiep
- Hefschuif
Kaderdeuren/Ramen
Stel een kaderdeur. Kadergroef is meestal 5 mm. De speling t.o.v. het kozijn is meestal 6 mm. Idem geldt voor bijvoorbeeld achterhout. Achterhout 14 in het kozijn, dan is het achterhout in de deur 8. Verschil is 6 mm. Er wordt rekening gehouden met de sponningrichting. Hierom is de speling altijd een positieve waarde, zowel Binnen- als Buitendraaiend.

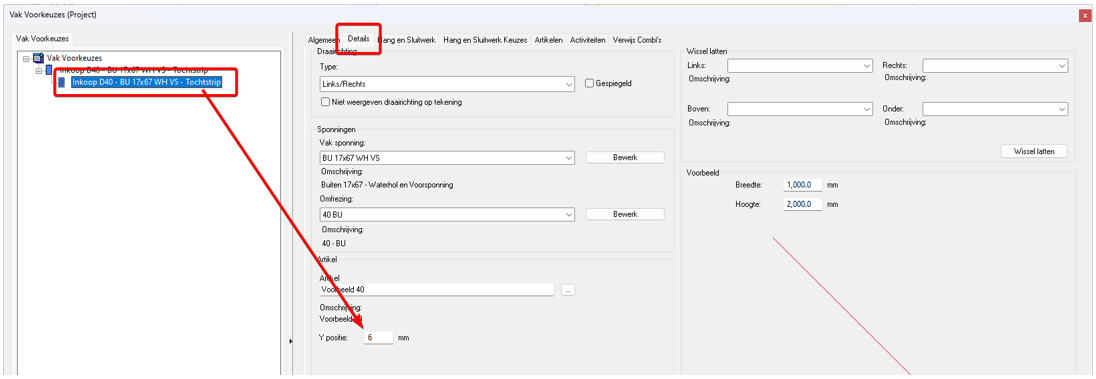

Stel een kaderdeur à Y Positie = 6
Vlakke Ramen/Deuren met tochtprofiel
Stel een vlakke deur, echter met tochtprofiel. Tochtprofiel is meestal 5 mm. De speling t.o.v. het kozijn is meestal 6 mm. Idem geldt voor bijvoorbeeld achterhout. Achterhout 14 in het kozijn, dan is het achterhout in de deur 8. Verschil is 6 mm. Er wordt rekening gehouden met de sponningrichting. Hierom is de speling altijd een positieve waarde, zowel Binnen- als Buitendraaiend.
Stel een vlakke deur met tochtstrip à Y Positie = 6
Ramen/Deuren zonder kaderdichting
Deze vakken zullen in de praktijk voornamelijk voorkomen als binnendeur kozijnen. Uitzonderlijk geval misschien vaste ramen en nepschuiframen (draaikiep onder, boven vast) waarbij het vaste raam strak in de sponning gemonteerd wordt.
Stel een Binnendeurkozijn zonder tochtstrip of kader à Y Positie = 0 (of bijna 0)
Naar wens kan een speling van bijvoorbeeld een halve mm ingevoerd worden om de deur toch t.b.v. verf enigszins van het kozijn af te tekenen.
Draaikiepramen
Deze vakken vormen in de basis eigenlijk een uitzondering. Sprake van de turbohol maat en kadermaat komt meestal niet aan de orde. Men praat in de praktijk over de aanslagspeling aan de buitenzijde van het raam. Vak sponning tabel beschrijft de totale sponningdiepte. Omfrees tabel verrekent in feite niets (verjonging uitgezonderd).
In de Vak Combi zelf wordt dan de aanslagspeling ingevoerd. In de praktijk meestal 1 á 2 mm.
Als voorbeeld:
Sponning 52.5; Raamdikte 67; Opdekdikte 15.
Stel in het detail willen we graag 1 mm speling tussen opdek en kozijn aanhouden, dan is:
draaikiepraam 67 – sponning 52.5 – opdek 15 + opdekspeling 1 = aanslagspeling 1.5
De Y Positie is 1.5 mm
Hefschuifpuien
Verschuiving van de ene op de andere deur is in de vorige hoofdstukken behandeld. Het enige wat ontbreekt is de onderlinge deurafstand.
Dit kan ingesteld worden in de Vak Combi van de vaste deur. De speling gaat (gezien de binnen sponning) in tegengestelde richting. Dus à Y Positie = -12 (Bij een deurspeling van 12)
