Advance Steel Matrix lokalisatie installatie en migreren oudere versie

De Matrix-lokalisatie voor Advance Steel bevat instellingen die door Matrix Software zijn toegevoegd en niet in de standaard installatie van Advance Steel zijn opgenomen. U moet hier denken aan tekenstijlen met bepaalde maatvoeringen, kleurinstellingen, type bouten en moeren , en andere instellingen die voor de Nederlandse en Belgische markt nodig zijn.

Hier vindt u een beschrijving voor de installatie van de Matrix-Software lokalisatie (aangepaste instellingen op Advance Steel) van Matrix Software.

Installatie

Het Zip-bestand dat u heeft ontvangen bevat een bestand: MX_AS20**_**.exe. en een Word bestand met wat er nieuw is in de lokalisatie van Matrix Software in een nieuwe Advance Steel versie.

Als u deze start, krijgt u eerst de vraag of u de lokalisatie wilt installeren.

Klik vervolgens op "ja", waarna de lokalisatie op uw systeem wordt gezet. Na de installatie staat in de dialoog dat het gelukt is en u moet dan op een willekeurige toets drukken.

Windows 8/8.1/10/11
Het kan zijn dat nu na het uitvoeren van MX_AS20**_**.exe  een dialoog van de compatibiliteit checker met "dit programma is mogelijk niet goed geïnstalleerd". U kunt dan gewoon "alles is goed gegaan" selecteren.

Instellingen oudere versie Advance Steel migreren

Wilt u uw instellingen van een oudere versie van Advance Steel gebruiken in de nieuwe versie van Advance Steel  dan moet u bepaalde databases samenvoegen. Dit wordt gedaan met de wizard “Advance Steel 20** Migrate content English”. Deze vindt u onder de startknop en dan programma’s of apps onder Advance Steel 20** english en heet Migrate Custom Settings

U heeft hier de keuze om verschillende soorten instellingen te migreren naar Advance Steel

Gebruikers die net beginnen met Advance Steel mogen dit onderdeel overslaan, de lokalisatie installeren is dan voldoende.

Bestaande klanten die hun eigen settings willen meenemen kunnen hier de instellingen kiezen die zij willen migreren.

• User Defined Sections : Dit zorgt ervoor dat eerder aangemaakte gebruikersprofielen en toegevoegde profielen worden toegevoegd in de nieuwe versie van Advance Steel.
• Compound profiles: Dit zorgt ervoor dat de zelfaangemaakte samengestelde profielen worden toegevoegd in de nieuwe versie van Advance Steel.
• Bolt / Anchors / Shear studs: Dit zorgt ervoor dat eventuele zelf aangemaakte bouten en ankers worden toegevoegd in de nieuwe versie van Advance Steel.
• Gratings : Dit zorgt ervoor dat eventuele eerder aangemaakte roosters worden toegevoegd in de nieuwe versie van Advance Steel.
• The Astoraddin database : Deze database bevat de tekenstijlen en stuklijsten. Als u uw eigen tekenstijlen of lijsten wilt behouden moet u deze ook aanvinken om te migreren. Echter de database wordt over de nieuwe versie Advance Steel gekopieerd en NIET samengevoegd. Dit betekent dat de stijlen, processen en lijsten die door Autodesk of door ons zijn aangepast voor nieuwe functionaliteiten voor Advance Steel, niet in uw Astoraddin database zullen zitten. En u deze dan zelf handmatig moet aanpassen.
• User interface customization: Dit zijn de instellingen van toolpallets (plaatjes,icoontjes en kleuren) die worden toegevoegd in de nieuwe versie van Advance Steel.
• Support Files : Dit zorgt ervoor dat uw eigen kaders en tekeningstuklijsten worden toegevoegd in de nieuwe versie van Advance Steel. Als u deze migreert, moet u deze na afloop van de migratie één keer openen en opslaan in de nieuwe versie van Advance Steel.
• Astorbase attributes: Dit zijn de zelf toegevoegde materialen, coatings ,modelroles, approval teksten, mapping en notities. Die dan worden toegevoegd aan de nieuwe versie van Advance Steel.
• Defaults : Dit zorgt ervoor dat uw eigen instellingen van de Management Tools worden toegevoegd in de nieuwe versie van Advance Steel.
• Connection Libary : Dit zorgt ervoor dat uw zelf toegevoegde regels in de verbindingsbibliotheken worden toegevoegd in de nieuwe versie van Advance Steel.
• Connections Interface - Allowed Sections : Dit zorgt ervoor dat uw zelf toegevoegde regels in de database, die er voor zorgen dat bepaalde profielen in bepaalde verbindingen kunnen worden gebruikt, worden toegevoegd in de nieuwe versie van Advance Steel.
• Advanced detailing : Dit zorgt ervoor dat uw symbolen,schalen,camera types worden toegevoegd in de nieuwe versie van Advance Steel.

Vervolgens Advance Steel opstart

Start vervolgens een nieuwe tekening en tik in de commando regel "APPLOAD"

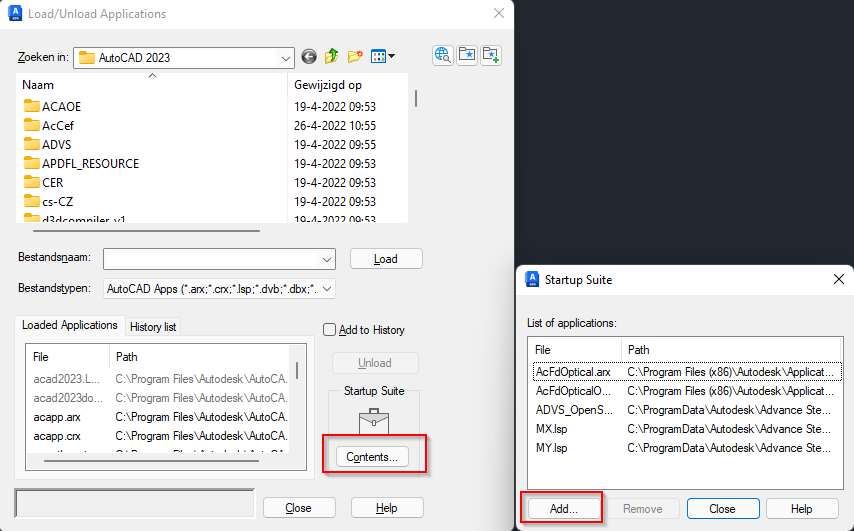

Klik op "contents" en dan op "add"

Ga vervolgens naar map:

C:\ProgramData\Autodesk\Advance Steel 20**\INT\Steel\Support\Toolbars

selecteer dan" ADVS_OpenSubDirectory.lsp" en klik op "Open" Klik dan weer op "Add" en selecteer dan "Mx.lsp" en klik dan op "Open". Klik dan weer op "Add" en selecteer dan "My.lsp" en klik dan op "Open". Klik dan weer op "Add" en selecteer dan "AllAxes.lsp" en klik dan op "Open" en vervolgens sluit u af met "close"

Necessary view wizzard instellen

Als Advance Steel  is geopend klik dan op “necessary view wizzard” in de ribbon “Output”
Hiermee stelt u in welke aanzichten u krijgt als u werkplaatstekeningen gaat genereren. Deze moet op “user” staan zodat onze lokalisatie hiermee is afgestemd.

Vervolgens klikt u met uw rechtermuisknop op “user” en selecteer “Set Current”

Auteur instellen

Als Advance Steel is geopend klik dan op “Management Tools” in de ribbon “Tools”
Daar klikt u op “Options”.

Daarna moet u de Auteur goed instellen. Dit doet u door een nieuwe auteur te maken.
Geef bij “Author key” en “Author name” de naam op van uw bedrijf.

Sluit vervolgens de Management Tools af.

Sluit daarna Advance Steel af.

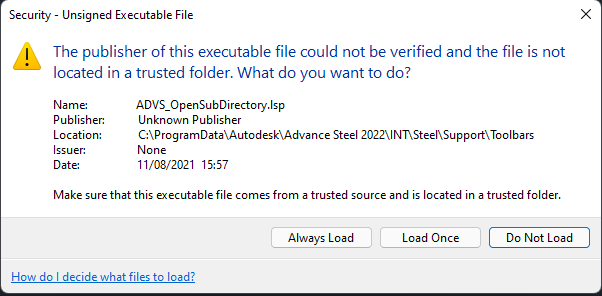

Als u dan Advance Steel opnieuw opstart kunt u tijdens het opstarten drie meldingen krijgen over de al eerder geladen "lsp files" Klik hier 3x op "allways load"

De Lokalisatie is nu goed geïnstalleerd.


We wensen u veel succes met het installeren en met het gebruik van dit document. Mocht u onvolkomenheden ontdekken of vragen hebben over de installatie, neemt u dan alstublieft contact op met onze helpdesk. Dat kan, zoals u dat gewend bent, telefonisch (+31 88 5678 123) of per e-mail (advancesteel@matrix-software.nl).
